Włączniki światła i gniazdka elektryczne montujemy oczywiście po rozprowadzeniu instalacji elektrycznej, na etapie tzw. białego montażu. Możemy to zadanie zlecić elektrykowi, ale nie jest to skomplikowana czynność. Warto więc dowiedzieć się jak podłączyć włącznik światła oraz gniazdo elektryczne do puszki i samodzielnie zainstalować osprzęt.
Zanim rozpoczniemy montaż włącznika czy gniazdka do puszki elektrycznej, powinniśmy odłączyć prąd – w starszych instalacjach wykręcamy bezpieczniki, w nowszych odłączamy zabezpieczenie nadmiarowo-prądowe lub różnicowo-prądowe. Aby mieć pewność, że prąd nie płynie, warto miernikiem lub próbnikiem napięcia, to sprawdzić. Ostrożności nigdy za wiele!
Jak podłączyć gniazdko elektryczne do puszki w ścianie

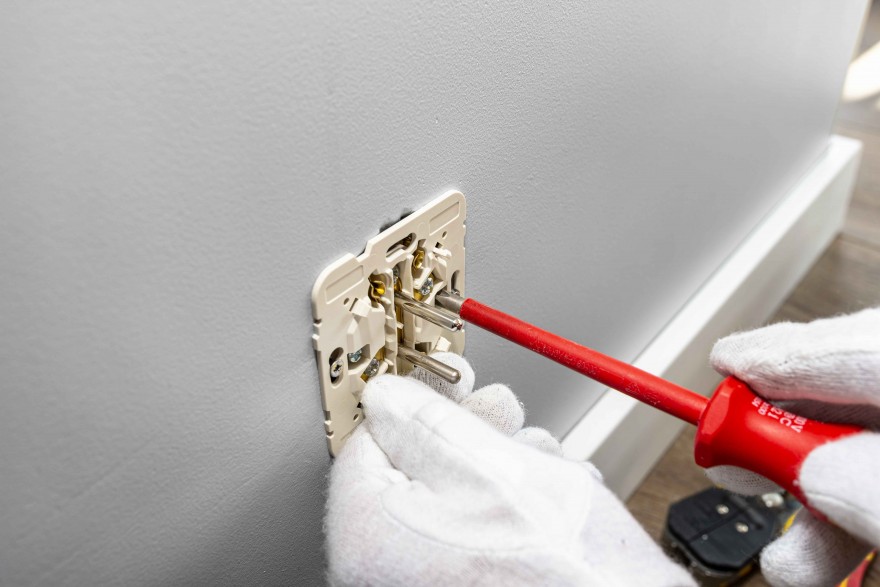

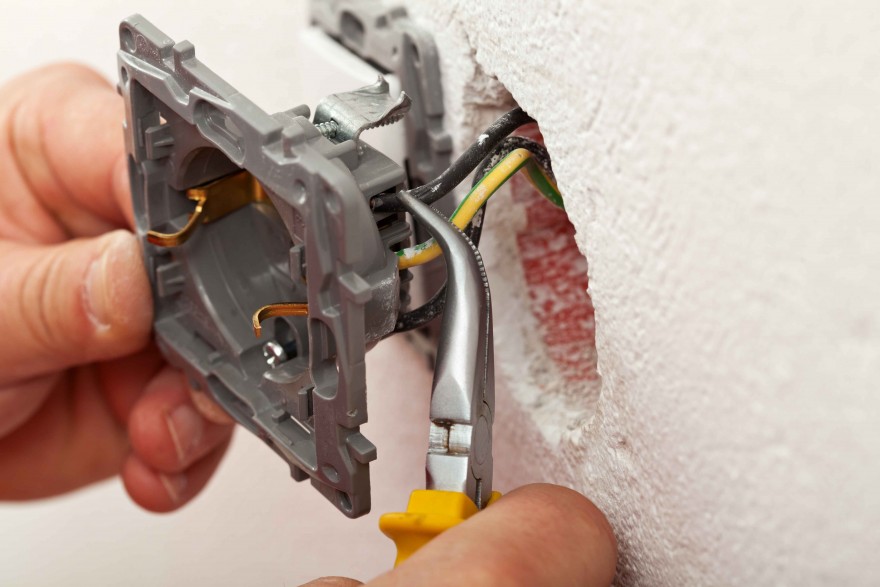

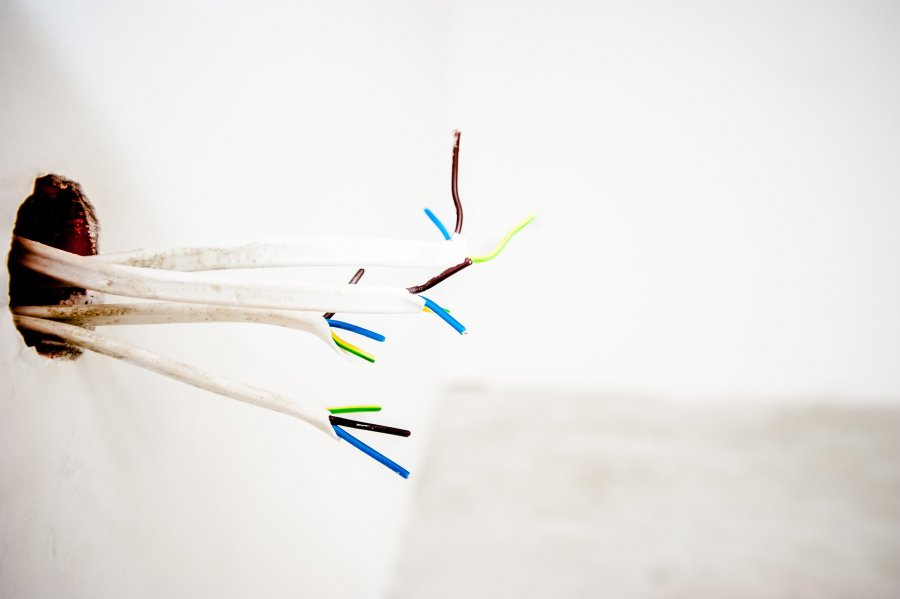

Gdy puszka elektryczna umieszczona jest już w ścianie, zaczynamy od ustalenia, który przewód jest fazowy, neutralny i ochronny. Do puszki powinien być doprowadzony 3-żyłowy przewód zasilający: przewód brązowy, czarny lub szary to przewód fazowy, niebieski – neutralny, a żółto-zielony – ochronny. Jak podłączyć przewody w puszce? Przewód ochronny podłączamy do tzw. bolca uziemiającego, fazowy – do złącza L po lewej stronie gniazdka, natomiast neutralny – do złącza N po prawej stronie. Może się także zdarzyć, że do puszki zostały doprowadzone dwa przewody – fazowy i neutralny. To tzw. stary układ TN-C – nowy z przewodem zasilającym to tzw. układ TN-S. Jeśli mamy do czynienia z instalacją elektryczną starego typu, to przewód neutralny wpinamy w zacisk ochronny, a następnie zacisk ten łączymy z zaciskiem neutralnym za pomocą mostka. Na koniec wsuwamy gniazdko do puszki elektrycznej i w zależności od wersji, montujemy ją na wkręty lub za pomocą pazurków, odchylając je dwoma pełnymi obrotami wkrętaka (śrubokręta). Przykręcamy ramkę i front gniazdka.
Jak podłączyć gniazdko elektryczne do puszki, gdy nie ma jej w ścianie
Najpierw musimy wykuć otwór w ścianie pod puszkę elektryczną i bruzdy pod przewody elektrycznej – przebieg instalacji zaznaczmy ołówkiem. Wiertarką wykonujemy otwór pod puszkę, a od niego prowadzimy linie przebiegu przewodów elektrycznych – bruzdy pod kable powinny mieć szerokość i głębokość ok. 1,5 cm. Uwaga! Przewody elektryczne warto prowadzić pionowo i poziomo, co zapobiegnie ich przypadkowemu uszkodzeniu, gdy np. będziemy wieszali obrazy na ścianie. W wykutych bruzdach wywiercamy otwory na uchwyty montażowe (co 50 cm) i gruntujemy je odpowiednim preparatem. Ustalamy długość przewodu elektrycznego. Pamiętajmy, aby dodać kilka centymetrów – ułatwimy sobie w ten sposób późniejszy montaż gniazdka. Koniec kabla rozcinamy nożem, a z odkrytych żył kombinerkami ściągamy koniec instalacji (2-3 cm). Do puszki elektrycznej, w której wcześniej wykonaliśmy otwory umożliwiające puszczenie kabla, wkładamy przewód i prowadzimy go w bruzdach, przytwierdzając do ściany uchwytami montażowymi. Drugi koniec kabla instalujemy w gniazdku, z którego ma być poprowadzony prąd. Gdy usuwamy stare gniazdko i okablowanie, to stosujemy kostki łączeniowe, a okablowanie odcinamy od starych kabli, zakładając na ich końcówki listwę zaciskową. Następnie w kostce łączymy nowe przewody – umieszczamy te same kolory przewodów (żółty, niebieski i czarny) naprzeciw siebie. Gotową kostkę umieszczamy w puszcze uszczelnionej denkiem. Po ułożeniu i zamontowaniu okablowania bruzdy maskujemy gipsem.
Gotową puszkę montujemy w nowym miejscu na gniazdko elektryczne – za pomocą gipsu zalepiamy szczeliny między puszką a ścianą. Na koniec podpinamy przewody do nowego gniazdka elektrycznego i montujemy je w puszcze elektrycznej. Jaka puszka pod gniazdko będzie najlepsza? Na rynku dostępne są puszki elektryczne o głębokości, 40, 60 i 80 mm. Najczęściej stosowane są 60-milimetrowe.
Jak zamontować włącznik światła do puszki elektrycznej

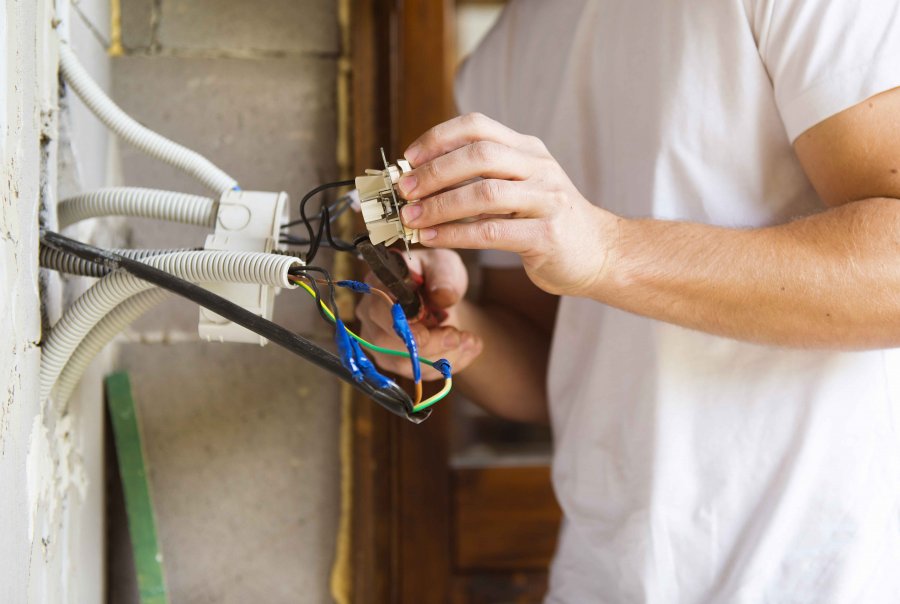

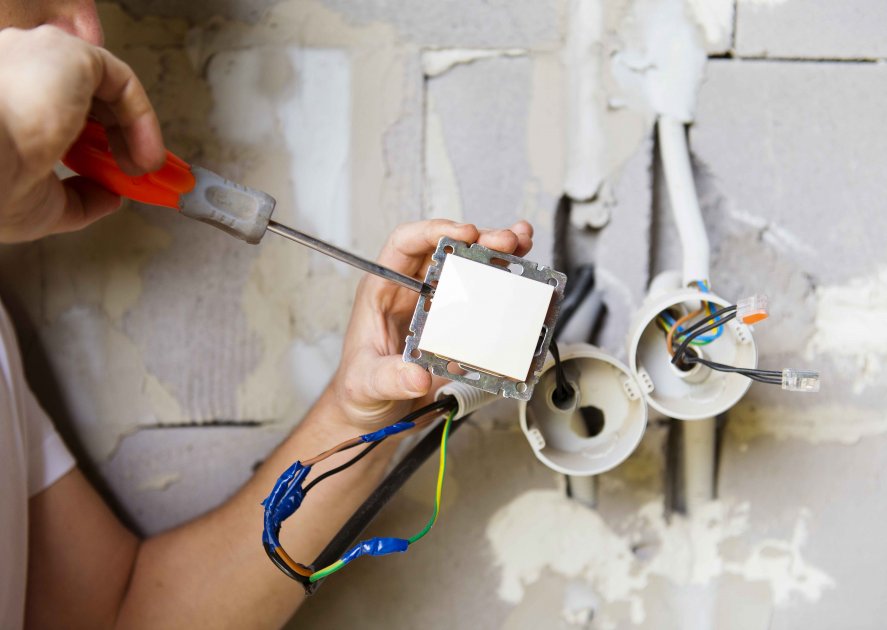

Montaż włącznika światła zaczynamy – po wcześniejszym usunięciu izolacji z przewodów – od wciśnięcia do zacisków sprężynowych lub śrubowych przewodów elektrycznych umieszczonych w puszce elektrycznej. Przewód fazowy ma zazwyczaj kolor brązowy, czarny bądź szary, łączymy go ze stykiem L. Niebieski neutralny przewód łączymy ze stykiem N. Natomiast przewód żółto-zielony w standardowych oprawach nie jest potrzebny i możemy go zwinąć. Łącznik światła umieszczamy ostrożnie w puszce i ustawiamy poziomo. Włączamy obwód elektryczny i sprawdzamy poprawność połączenia. Jeśli nie ma problemów, dokręcamy śruby, zakładamy ramkę i ustawiamy klawisz. A jak zamontować podwójny włącznik światła do puszki elektrycznej? Również nie jest to skomplikowane. Wystarczy do mechanizmu świecznikowego podłączyć przewód zasilający przewód fazowy oraz dwa przewody fazowe do zasilania źródeł światła. Kabel neutralny łączymy z fazowym w puszcze, najlepiej za pomocą złączki typu wago.
Jak połączyć kable w puszcze
Może się zdarzyć, że będziemy musieli połączyć przewody w puszcze. Wystarczy zaopatrzyć się w kostki, czyli elementy złączne przewodzące prąd z przygotowanymi wejściami dla żył. Jak łączyć kable w puszce? Zaczynamy od ściągnięcia izolacji z przewodów, odsłaniamy ok. 15 mm – możemy wykorzystać do tego nożyk do tapet. Po włożeniu żył w miedziane wejścia zaciskamy je na przewodzie poprzez dokręcenie śrubek. Śrubki muszą być tak przykręcone, aby żył nie można było ręcznie wyjąć z kostki. Pamiętajmy, aby odpowiednie kolory żył jednego przewodu łączyć z takimi samymi kolorami drugiego przewodu – tylko wtedy przez takie łącze popłynie prąd.
